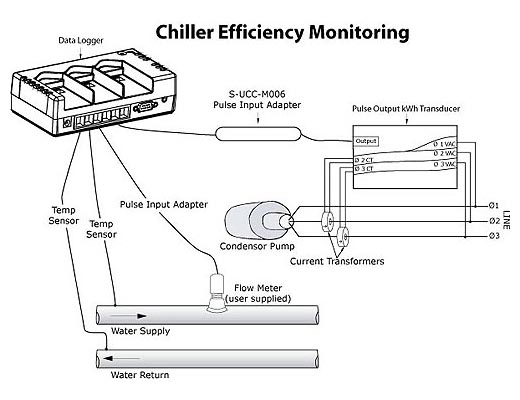

H22-001在冷卻能源效率監測中的詳細配置圖

詳細能率監測設備列表：
HOBO能源記錄儀H22-001
12－Bit溫度傳感器（6米線長）S-TMB-M006

（根據應用環境功率選擇不同功率模塊）
kWh瓦時計三相Wye（Y）接法208/240 VAC T-WNA-3Y-208
kWh瓦時計三相Wye（Y）接法480 VAC T-WNA-3Y-480
kWh瓦時計三相Delta（Δ）接法208/240 VAC T-WNA-3D-20
kWh瓦時計三相Delta（Δ）接法480 VAC T-WNA-3D-48

（根據應用環境電流選擇不同電流鉗頭）
AC交流電流（True RMS）0-5 Amp鉗表T-MAG-SCT-005
AC交流電流（True RMS）0-20 Amp鉗表T-MAG-SCT-020
AC交流電流（True RMS）0-50 Amp鉗表T-MAG-SCT-050
AC交流電流（True RMS）0-100 Amp鉗表T-MAG-SCT-100
AC交流電流（True RMS）0-200 Amp鉗表T-MAG-SCT-200
AC交流電流（True RMS）0-600 Amp鉗表T-MAG-SCT-600

電子掣脈波輸入轉換器電纜線長6米 S-UCC-M006
電腦序列鏈接線電腦RS-232至記錄器CABLE-PC-3.5
USB-Serial轉換器電腦USB轉RS-232 CABLE-USB232
HOBOware Pro軟件專業版BHW-PC
